产品描述

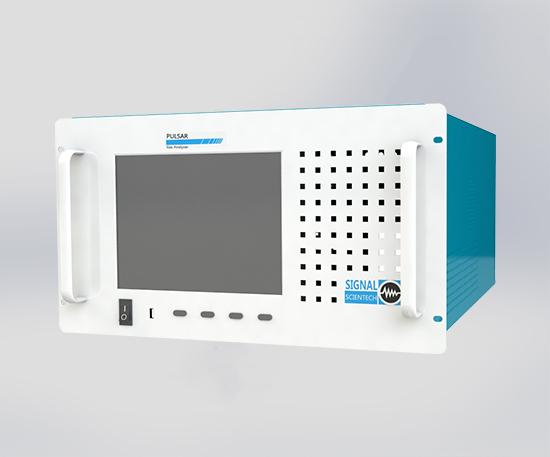

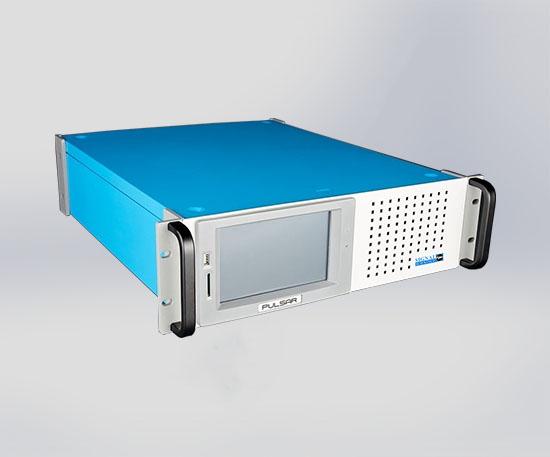

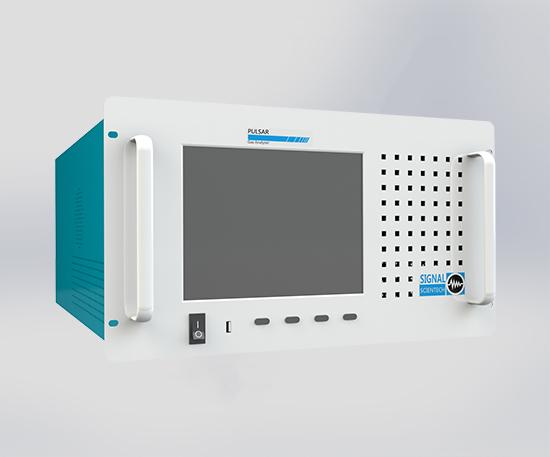

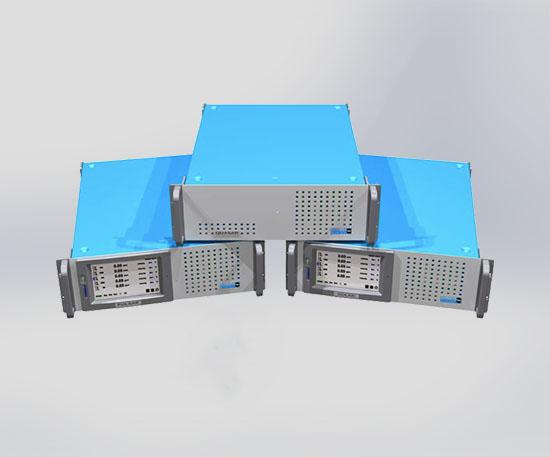

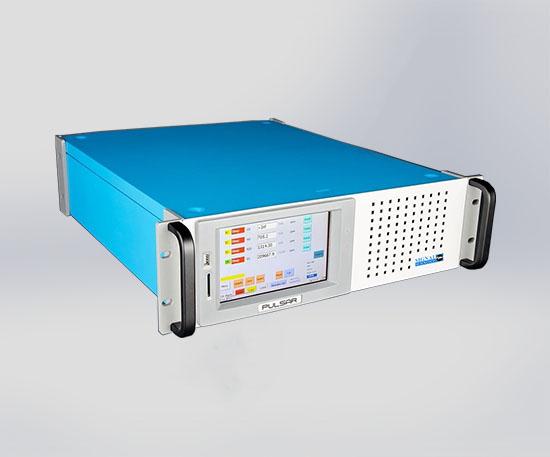

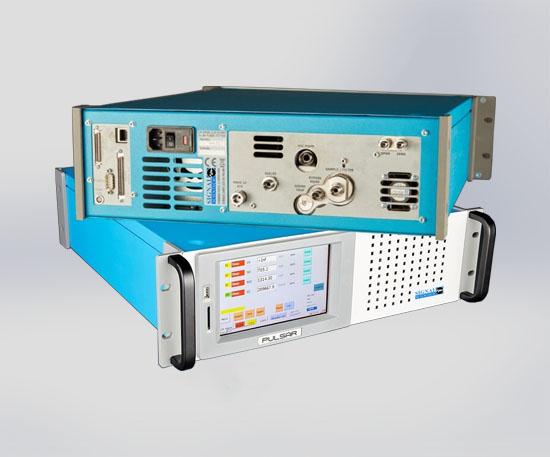

MERTS 800C碳排放在线监测系统,采用希戈纳科技新一代PULSAR非分光红外线分析仪,PULSAR拥有市场上现有的超低漂移,使其成为低测量量程软件或者高准度测量的理想设备。
- 基本介绍
- 技术特点
- 系统组成
- 参数说明
MERTS800C碳连续排放监测系统,采用希戈纳新一代PULSAR系列气体过滤相关非分光红外线分析仪。由英国科技战略委员会(TSB)赞助, 研发由希戈纳科技集团,英国国家物理实验室以及英国石油集团合作完成。
此项研发建立于希戈纳科技集团现有的非分光红外线分析仪,在精确度及灵敏度方面需要实质性的改善,在量程方面也需要扩展,以满足精准稳定的测量。这要求在现有设计上作出10倍提升。研发侧重于旋转过滤器计时、气体过滤室稳定性所产生的测量误差,以及源自现有预放大器电路设计、电晶体红外监测器的电子误差。
这项研究创造出新一代非分光红外线分析仪,在设计方面超过以往所有产品,在精准及存储方面也提供了可满足多样需求的方案。同时,新一代非分光红外线分析仪也将用于碳连续排放监测。
• 先进的碳连续测量系统,用于测量CO2、CH4、CO、 N2O
• 强大的自我诊断功能与主要仪器部件故障警报功能,及时反馈信息,便于操控。
• MERTS800C产品是模块化的,抽取式分析仪系统解决方案,用于连续排放所涵盖的应用。
• 能够存储十年数据的完整数据。
• 以太网网络链接,用于将数据提取到单独的报告计算机
• 合规性报告的数据分析和报告软件
• 更高的准确度和灵敏度-抽取式技术与气体匹配,以优化准确度、灵敏度并尽量减少干扰。
• 易于校准和维护
• 与远程数据和控制系统轻松连接
• 通过在线帮助屏幕轻松配置和操作
• 完整的系统和分析仪诊断,带有清晰的文本信息
• 在线计算的报警和超标
• 整体式记录器和报告生成器
“PULSAR ”提供了高等级的线性度(10000:1极差率)
• 高分辨率
• 可选的“盲法”控制 (没有箱内显示屏)
• 模块化设计
• 全软件校准
• 坚固的且模块化的设计
• 用户界面是触摸屏
• 完全远程控制和反馈
• 选择抗溶剂、抗腐蚀的检测池
• 通过可移动的SD卡片,进行无限的箱内数据记录
• 全球通用电源
• 盘面装配技术
• 多达5个分析仪通道
• 每秒20个样气
• 24比特 ADC(模拟数字转换器)
• 逻辑分析
• 完全状态监测和指示
碳连续监测系统的组成
MERTS800C碳连续排放测量系统,在世界范围内得到广泛认可与应用,针对连续排放烟气中气态物质、流速等的测量,实现碳排放物的量化控制。
该系统核心通常可由以下相对独立的部分组成
• 碳监测子系统
• 排放参数测量子系统
• 流量检测系统
• 其它附加测量参数
• 数据采集处理系统
碳排放连续测量系统
该系统基于希戈纳 PULSAR分析仪表,以希戈纳公司强大的系统集成能力为依托,性能稳定、卓越。
• 测量原理:红外分析(NDIR)
• 测量方式:抽取式
• 系统结构:
- 监测分析系统:取样探头组件(烟道直接安装)、样品传输单元、预处理单元、分析仪表单元
- 测量子分析系统:流量、温度、流速等
• 分析参数( 可根据用户的要求选择测量参数和测量范围):CO,CO2,N2O,CH4
烟气流量检测系统
• 选用热式气或微压差式气体流量计
• 适用温度范围广
• 流速量程大
• 测量精度高
其它附加测量参数
• 温度、压力测量仪表
• 选用知名品牌湿度仪
数据采集处理系统
• 显示:过程显示,操作显示,曲线显示,棒图显示等
• 报警:报警收集,显示和确认
• 报表:用户报表等
• 数据管理:短期及长期数据存储等
• 系统数据采集率:大于 95%
获得认证
• 获得CE、c-Tick 的、CSA-C/US、EN61010-1、 EN61326、MCERTS、NAMUR、SIL认证
• CPA、CCEP中国环保认证
新一代PULSAR提供最佳性能,拥有市场上现有的最低漂移,使其成为低测量量程软件或者高准度测量的理想设备。监测器的GFC设计避免了与其他气体的交叉灵敏,同时也避免了污染所带来的风险。其低成本、低维护的特点设置适用于低浓度测量。气体相关滤波是非分光红外类型的燃烧气体分析中最好的。取代了双光束样气室,改为利用独立的参考样气室。这个方法下,样气及参考气体仅利用一个气室。这个方法降低了因气体室污染而造成的差异。利用气体相关滤波,我们在滤光片转盘中加入干扰气体例如H2O, CO2来排除这些气体在测量时(例如现有气体状态下低浓度CO)造成的影响。
参数说明
• 使用环境
运行温度5-40摄氏度,储存温度-12-40摄氏度,最大运行湿度≤80%RH最大储存湿度≤80%RH,入口压力2bar 样气温度:最高40摄氏度,样气露点:低于当地环境温度
• 电 源 100-240VAC 50/60Hz 或者24VDC
• 输出信号 标准以太网,4-20mA及0-10VDC可选 屏幕选项的板载日志记录
• 线 性 <量程±0.5%
• 可重复性 <量程±1% 或者±0.5ppm,取其大者
• 漂 移
零点漂移 <1% FS/24小时
量程漂移 <1% FS/24小时
• 防护等级 IP20,满足EN60529标准
• 重 量 12-15公斤,取决于应用选型
一氧化碳
• 量 程 0-10-100-1000ppm
• 量程噪音(原始信号) ﹤1% 读取
• 零噪音/LDL(原始信号) 0.1ppm/0.5ppm
• 交叉敏感度
100% CO2:﹤±1ppm
1% N2O:﹤±3ppm
• 反应时间T90 ﹤3 秒
二氧化碳
• 量 程 0-10-100-1000ppm
• 量程噪音( 原始信号) ﹤1% 读取
• 零噪音/LDL(原始信号) 0.1ppm/0.2ppm
• 交叉敏感度
100% CO:﹤±2ppm
1% CH4:﹤±1ppm
• 反应时间T90 ﹤2 秒
一氧化二氮
• 量程 0-10-100-1000ppm
• 量程噪音( 原始信号) ﹤1% 读取
• 零噪音/LDL(原始信号) ﹤2ppm/4ppm
• 交叉敏感度
1000ppm CO﹤±2ppm
10% CO2﹤±1ppm
• 反应时间T90 ﹤3 秒
通 讯
• 模拟信号输出
1-4个独立的、光隔离信号
4(0)-20mA(负载电阻≤500Ω)
• 继电器输出
4个状态继电器,按照NAMUR NE 107规范 或浓度临界值、或阀门工作状态输出。 干接点:1A,30V,
• 通讯接口
RS 485/232C接口,带Modbus RTU
选择项:以太网接口,带Modbus TCP
• 选择项:内置的流量报警器、压力传感器、恒温控制仪 器外壳(60ºC/140ºF)、机箱吹扫、采样泵和用于自动标定的电磁阀组。
